安装尺寸：缸径D0BB1dd1d2LL1L2L3II1803011585M12M20×1.5M14×1.52401051513537.53510030130100M12M20×1.5M14×1.524···
安装尺寸：
| 缸径 | D0 | B | B1 | d | d1 | d2 | L | L1 | L2 | L3 | I | I1 |
| 80 | 30 | 115 | 85 | M12 | M20×1.5 | M14×1.5 | 240 | 105 | 15 | 135 | 37.5 | 35 |
| 100 | 30 | 130 | 100 | M12 | M20×1.5 | M14×1.5 | 240 | 105 | 15 | 135 | 37.5 | 35 |
| 125 | 40 | 160 | 120 | M16 | M24×2 | M18×1.5 | 310 | 140 | 20 | 180 | 50 | 40 |
| 160 | 40 | 190 | 150 | M16 | M24×2 | M18×1.5 | 310 | 140 | 20 | 180 | 50 | 40 |
| 180 | 50 | 220 | 170 | M20 | M30×2 | M18×1.5 | 350 | 150 | 20 | 190 | 45 | 50 |
| 200 | 50 | 240 | 190 | M20 | M30×2 | M18×1.5 | 35 | 150 | 20 | 190 | 45 | 50 |
| 250 | 70 | 290 | 230 | M24 | M42×3 | M27×2 | 450 | 180 | 30 | 240 | 55 | 60 |
| 320 | 90 | 350 | 280 | M30 | M56×4 | M33×2 | 520 | 200 | 30 | 260 | 60 | 70 |
| 400 | 90 | 430 | 350 | M30 | M56×4 | M33×2 | 520 | 200 | 30 | 260 | 60 | 70 |

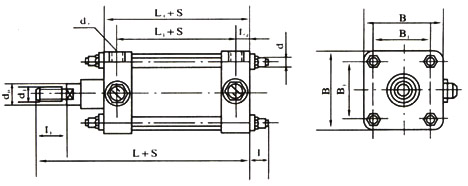

安装尺寸图(JB144-74)：
